YSD245P-NA4
YSD245P-NA4
□42mm 系列 IP65防水步進電機

●  法蘭尺寸(□):42mm

●  步距角:1.8゜

●  電流 /相:0.95A~2A

●  靜力距:1.6~7kg-cm

●  引出線:4、6線

●  機身長度:33mm~59mm

圖紙下載:
  • 產品詳情
  • 相關產品

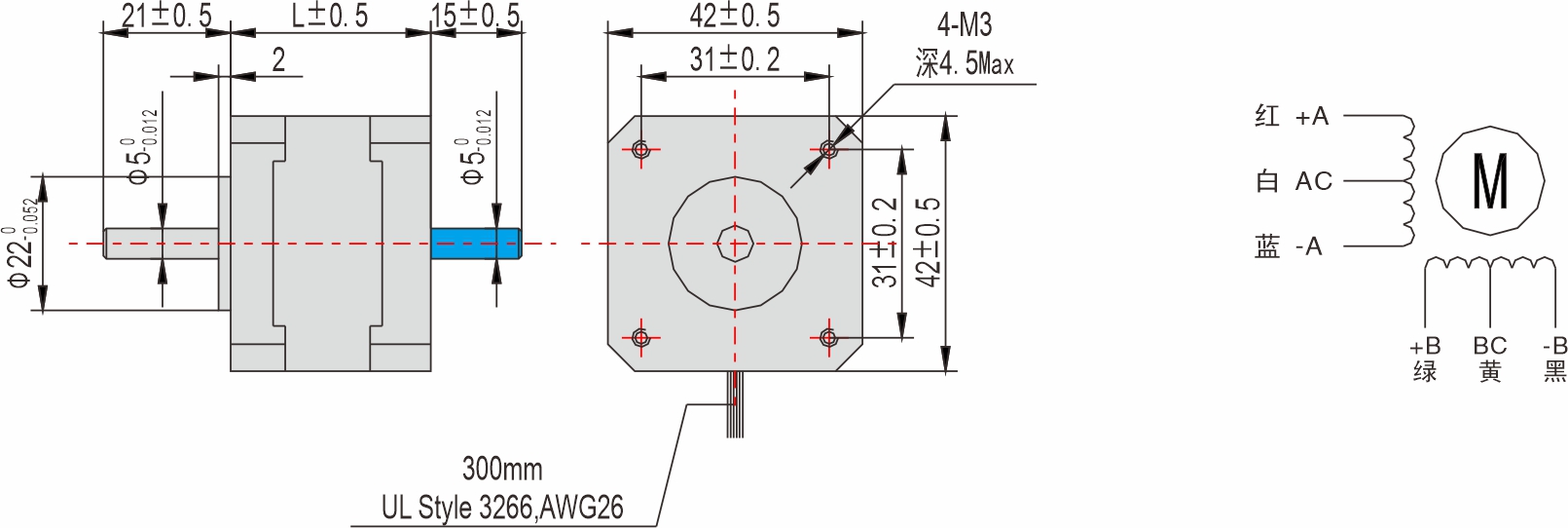

外形圖(單極線圈)


英士達機電 42mm步進電機

※ 此外形圖為雙轉軸產品,單轉軸產品則無              部分的轉軸;

※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配偏心齒輪減速箱或行星減速箱、斷電剎車、編碼器等;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

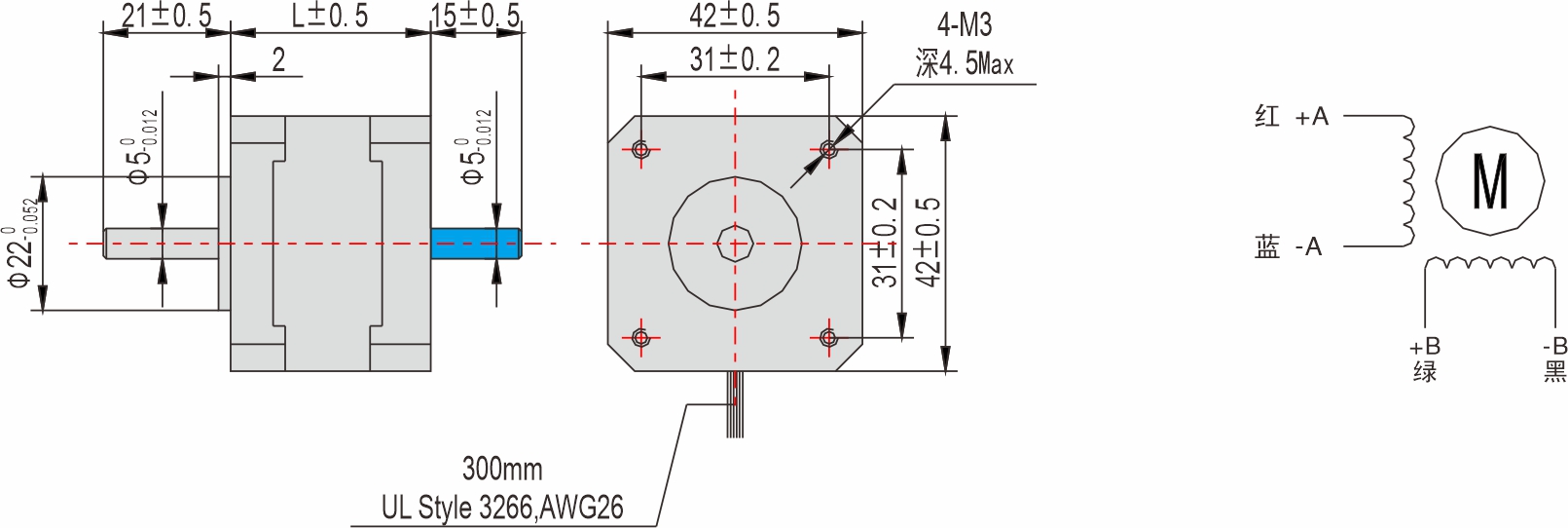

外形圖(雙極線圈)


英士達機電 42mm步進電機

※ 此外形圖為雙轉軸產品,單轉軸產品則無              部分的轉軸;

※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配偏心齒輪減速箱或行星減速箱、斷電剎車、編碼器等;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

42mm 系列


型號

外形尺寸

重量

L(mm)

YSD243P-XXX

33

0.22

YSD244P-XXX

39

0.28

YSD245P-XXX

47

0.35

YSD246P-XXX

59

0.5


技術參數(單極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸

雙軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243P-NA6

YSD243P-NB6

SEA2D34
SEA2D44

0.95

4.2

2.5

1.6

6

35

0.22

33

YSD244P-NA6

YSD244P-NB6

1.2

3.3

3.2

2.6

6

54

0.28

39

YSD245P-NA6

YSD245P-NB6

1.2

3.3

2.8

3.17

6

68

0.35

47

YSD246P-NA6

YSD246P-NB6

1.2

6

7

6.5

6

102

0.5

59

※ 其他特殊規格請與英士達機電或代理商洽談。


技術參數(雙極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸

雙軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243P-NA4

YSD243P-NB4

SEA2M24
SEA2M34

1.5

1.2

1.8

2.6

4

34

0.22

33

YSD244P-NA4

YSD244P-NB4

1.5

1.5

2.8

3.6

4

54

0.28

39

YSD245P-NA4

YSD245P-NB4

2

1.1

1.6

4.5

4

68

0.35

47

YSD246P-NA4

YSD246P-NB4

2

1.4

2.5

7

4

80

0.5

59

※ 其他特殊規格請與英士達機電或代理商洽談。


矩頻曲線圖(單極線圈)


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,步進電機可能會出現明顯發熱的情形,請?jiān)诓竭M(jìn)電機外殼溫度100℃以下時使用。

※ 請將驅動器的設定電流設置于步進電機額定電流以下。

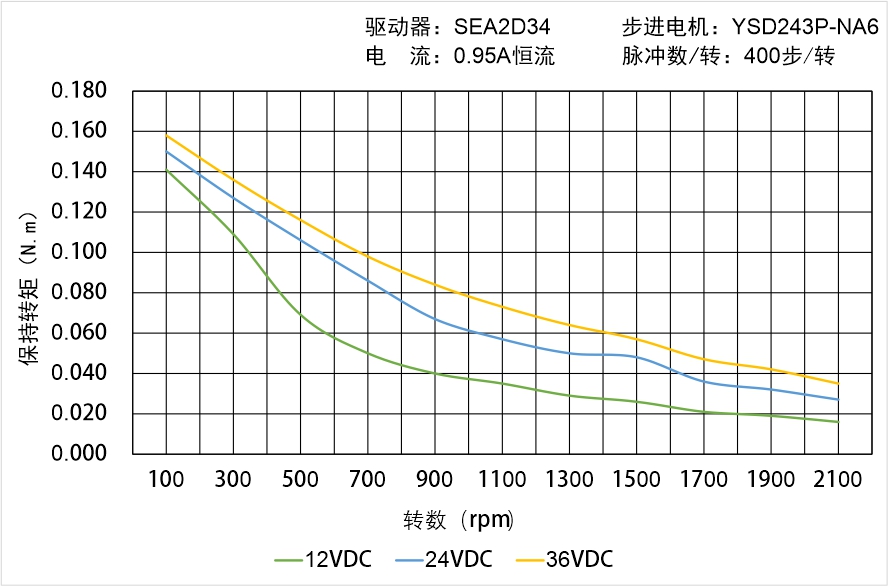

英士達機電 YSD243P-NA6矩頻曲線圖



英士達機電 YSD243P-NB6矩頻曲線圖

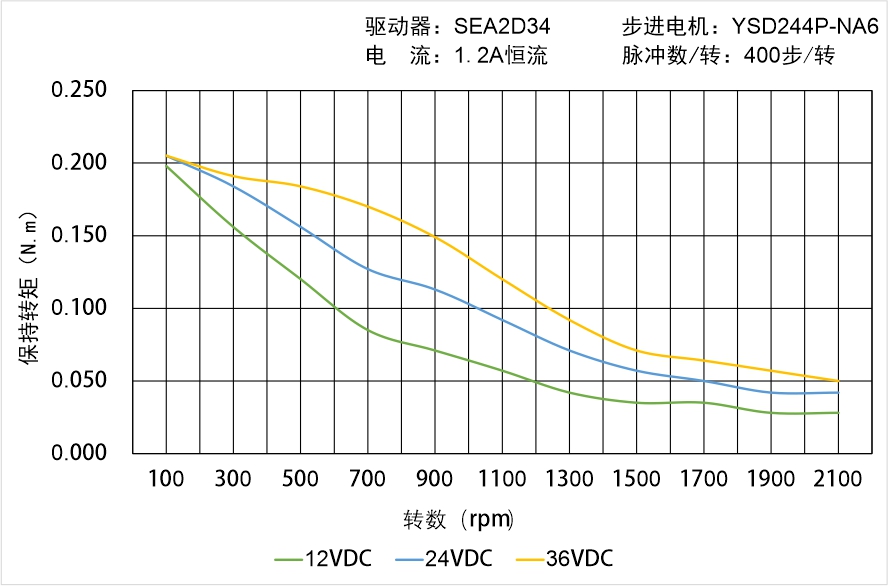

英士達機電 YSD244P-NA6矩頻曲線圖

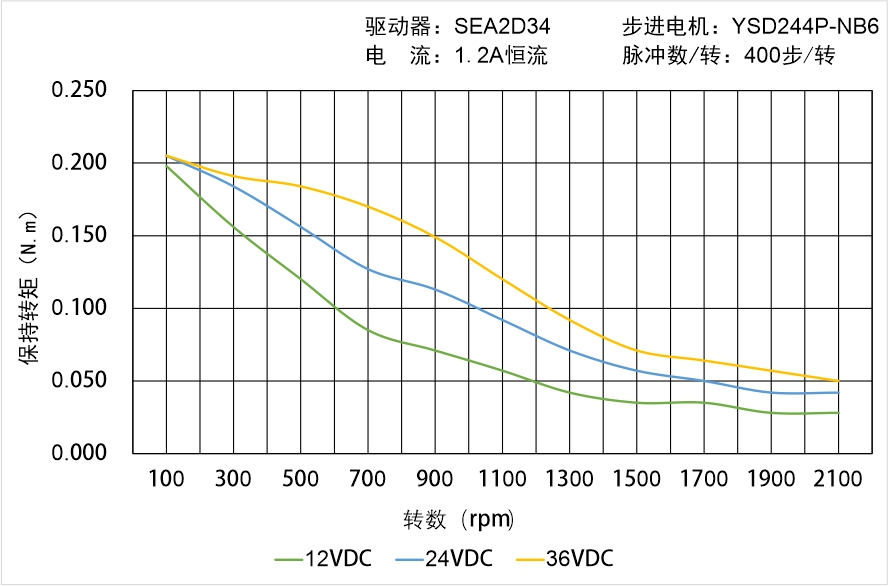

英士達機電 YSD244P-NB6矩頻曲線圖

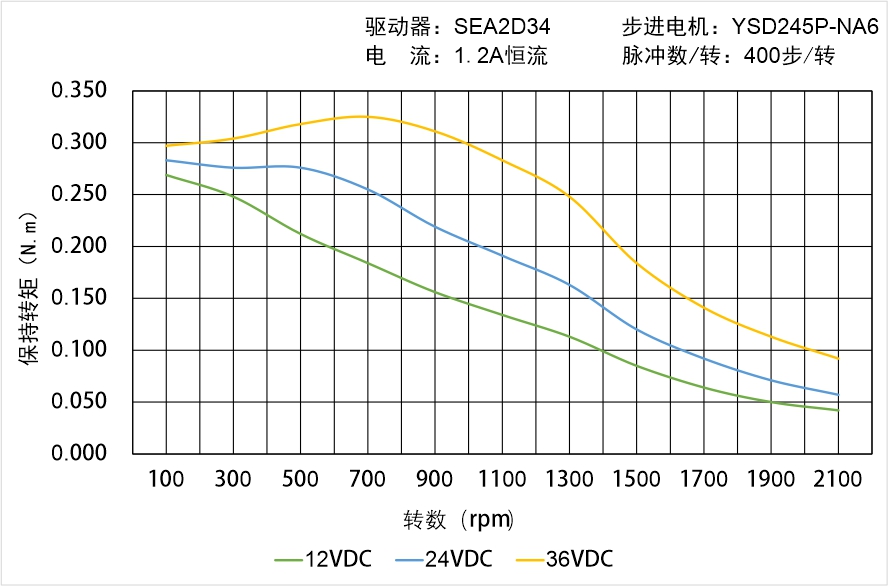

英士達機電 YSD245P-NA6矩頻曲線圖

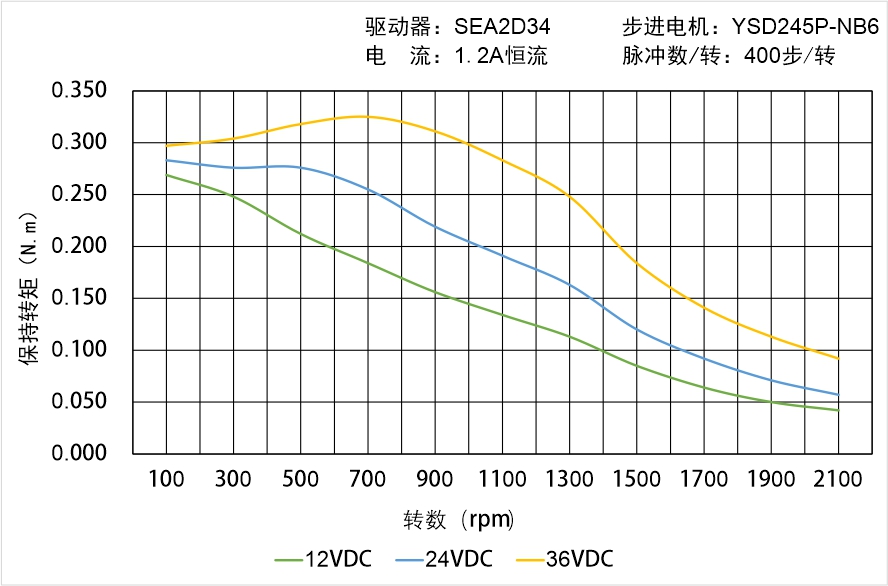

英士達機電 YSD245P-NB6矩頻曲線圖

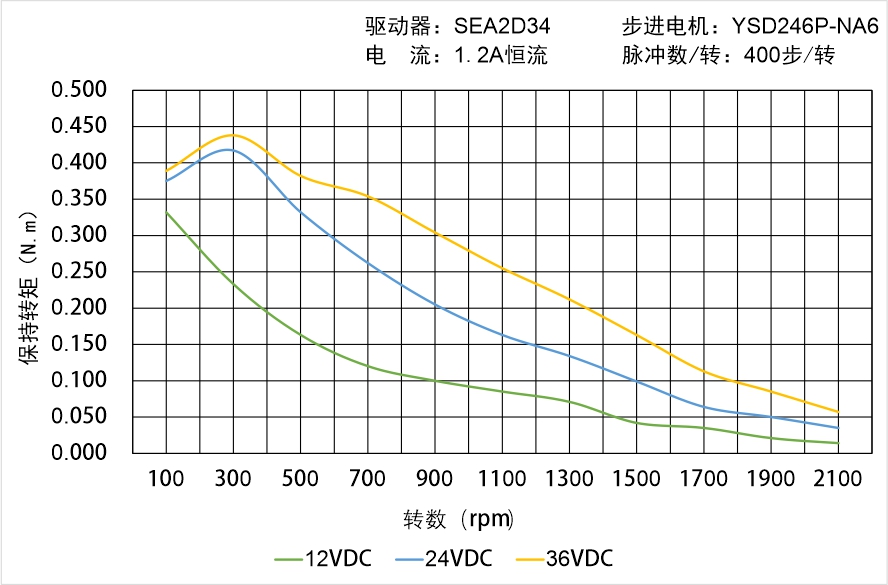

英士達機電 YSD246P-NA6矩頻曲線圖



英士達機電 YSD246P-NB6矩頻曲線圖


矩頻曲線圖(雙極線圈)


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,步進電機可能會出現明顯發熱的情形,請?jiān)诓竭M(jìn)電機外殼溫度100℃以下時使用。

※ 請將驅動器的設定電流設置于步進電機額定電流以下。

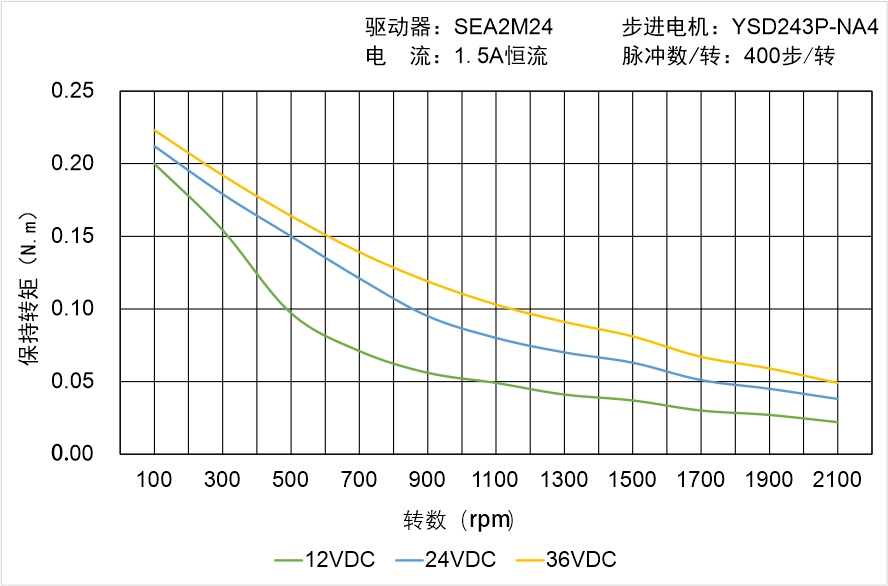

英士達機電 YSD243P-NA4矩頻曲線圖



英士達機電 YSD243P-NB4矩頻曲線圖


英士達機電 YSD244P-NA4矩頻曲線圖

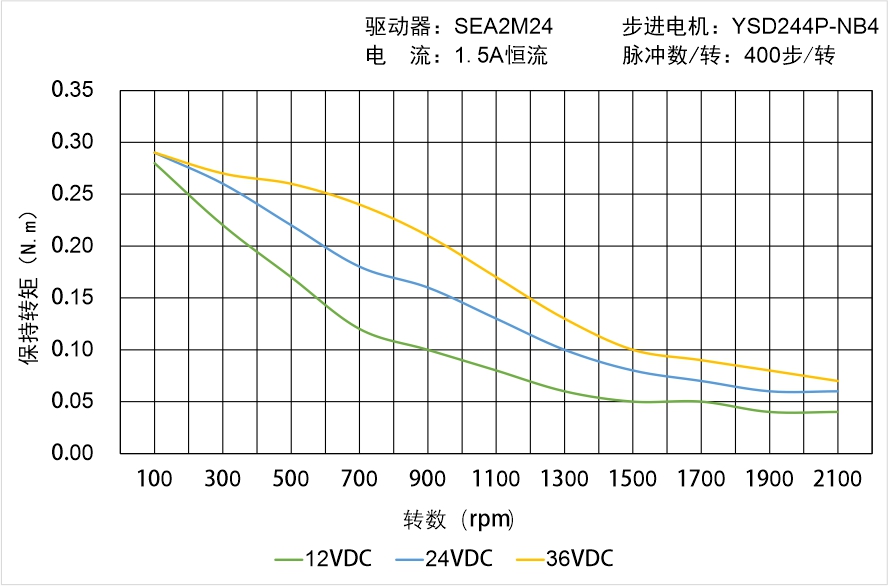

英士達機電 YSD244P-NB4矩頻曲線圖

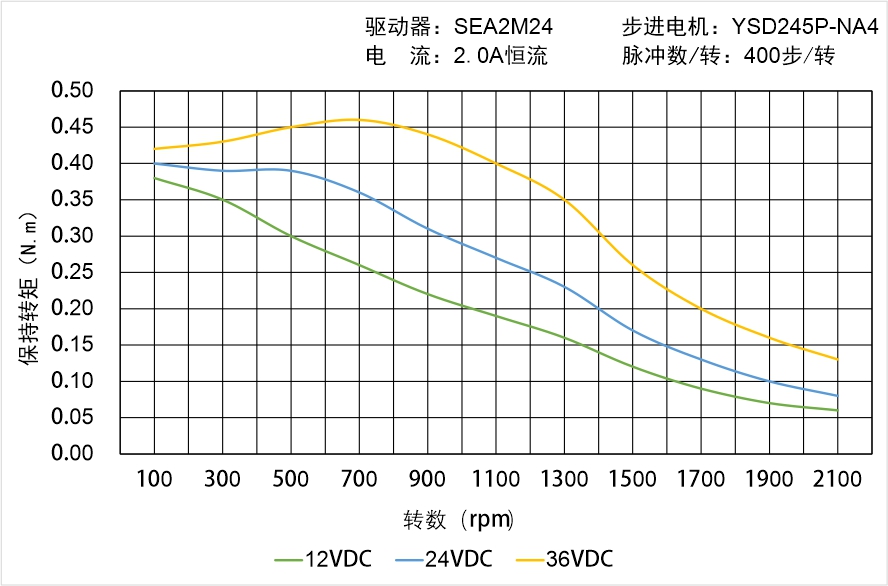

英士達機電 YSD245P-NA4矩頻曲線圖



英士達機電 YSD245P-NB4矩頻曲線圖

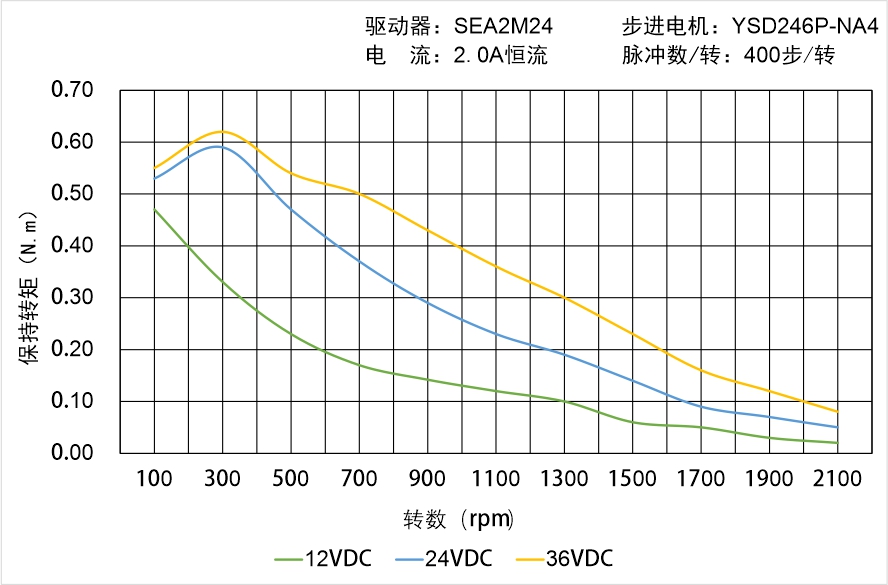

英士達機電 YSD246P-NA4矩頻曲線圖

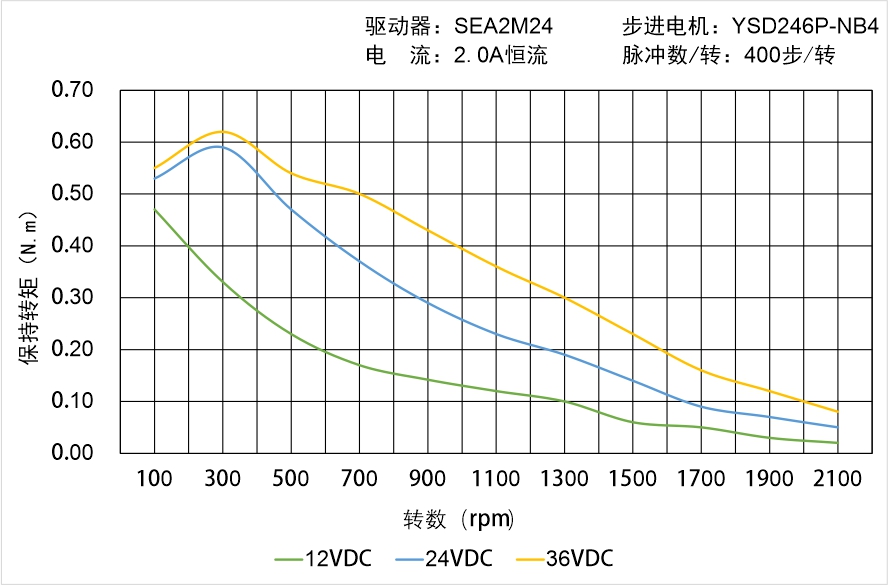

英士達機電 YSD246P-NB4矩頻曲線圖


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電機剎車線:

型號

長度L(m)

導體(m㎡)

SEB-BC050-01E

1

0.5

SEB-BC050-02E

2

SEB-BC050-03E

3

SEB-BC050-04E

4

SEB-BC050-05E

5

SEB-BC050-07E

7

……

……

SEB-BC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


電纜線注意事項


電纜線注意事項—1


電纜線注意事項—2

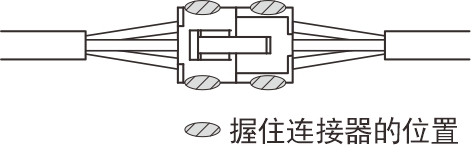

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

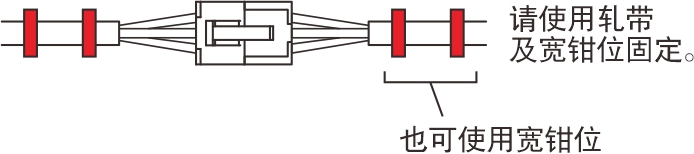

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當?shù)拈L(zhǎng)度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


定制出軸方式



英士達機電 圓軸 定制出軸方式



英士達機電 單扁絲 定制出軸方式



英士達機電 雙扁絲 定制出軸方式



英士達機電 鍵槽 定制出軸方式

圓軸


單扁絲


雙扁絲


鍵槽


英士達機電 滾花 定制出軸方式



英士達機電 滾齒 定制出軸方式



英士達機電 通孔 定制出軸方式



英士達機電 空心軸 定制出軸方式

滾花


滾齒


通孔


空心軸


英士達機電 螺紋軸 定制出軸方式



英士達機電 齒輪 定制出軸方式



英士達機電 同步輪 定制出軸方式



螺紋軸


齒輪


同步帶輪




定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式

□42mm 系列

馬達端接口:Moles 89401-1160

引線端接口:Moles 87369-1100


□42mm 系列

馬達端接口:JST S6B-PH-K

引線端接口:JST PHR-6


□56mm 系列

馬達端接口:JST S6B-FH

引線端接口:JST PHR-6


英士達機電 56mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式



英士達機電 60mm系列步進電機 定制接口方式

□56mm  □60mm 系列

馬達端接口:JST S11B-XH-A-1

引線端接口:JST XHP-11


□56mm 系列

馬達端接口:JST S6B-XH-A-1

引線端接口:JST XHP-6


□60mm 系列

馬達端接口:JST S7B-XH-A-1

引線端接口:JST XHP-7


技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向最大負載

28N (距法蘭面20mm)

軸向最大負載

10N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量?jī)x、連接器組裝機、SMT周邊設備等

  • SEA2M24 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~2.2A
    → 驅動器電機尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 步進電機引出線:
    4、8線
  • SEA2M34 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~3.2A
    → 驅動器電機尺寸:
    28mm~56mm
    → NEMA:
    11~23
    → 步進電機引出線:
    4、8線
  • SEA2D34 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    12VDC~40VDC
    → 輸出電流:
    0.1A~3A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機出線:
    6、8線
  • SEA2D44 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    12VDC~40VDC
    → 輸出電流:
    0.1A~4A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    6、8線
  • SEA2M24-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~2.2A
    → 驅動器電機尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 步進電機引出線:
    4、8線
  • SEA2M44-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1A~4.5A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    4、8線
  • SEA2M44-E EtherCAT總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1A~4.5A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    4、8線
