YSD06040ASK
YSD06040ASK
□60mm 系列 伺服電機

法蘭尺寸(□):60mm

額定功率:200W、400W、600W

額定扭矩:0.64N.m、1.27N.m、1.91N.m

最大扭矩:1.91N.m、3.81N.m、5.7N.m

額定轉數:3000r/min

圖紙下載:
  • 產品詳情
  • 相關產品

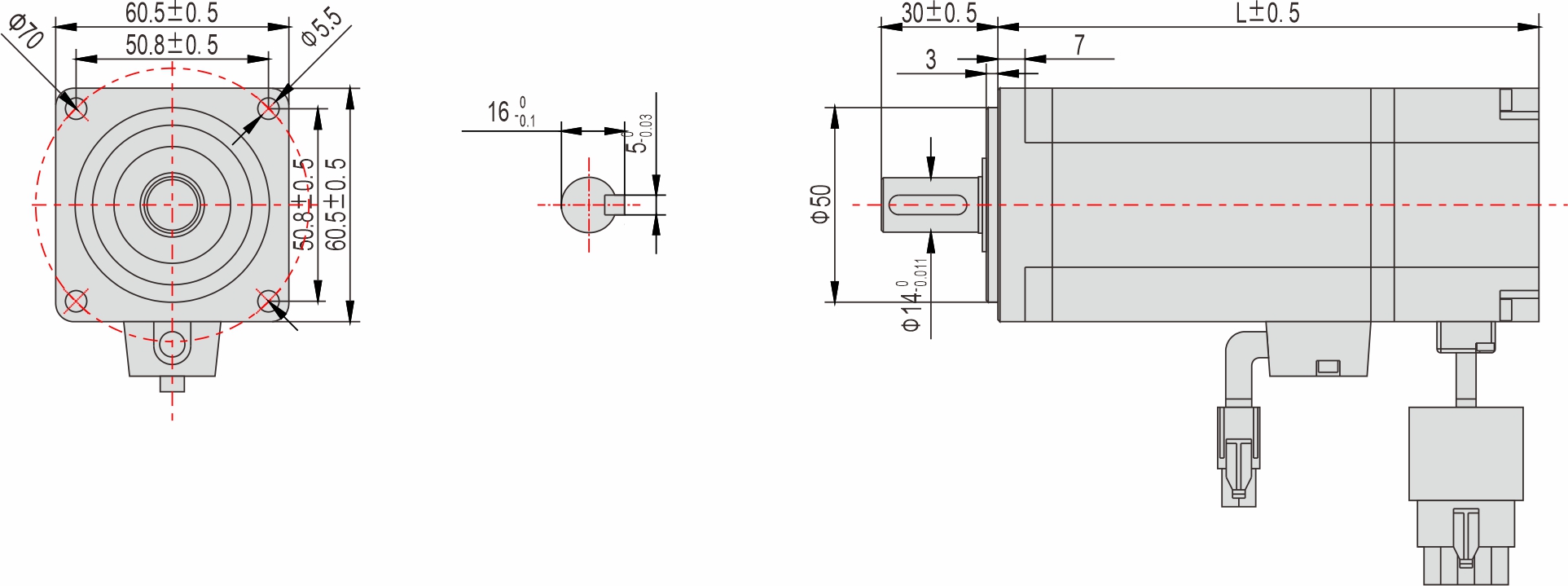

外形圖


60mm交流伺服電機

※ 我們可以根據您的需求定制伺服電機的電氣參數,也可以增配行星減速機等;

※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位,并注意公差配合,嚴格保證伺服電機輸出軸與負載的同心度。


60mm 系列


型號

外形尺寸

重量(kg)

L(mm)

YSD06020ASK

116

1.17

YSD06040ASK

141

1.7

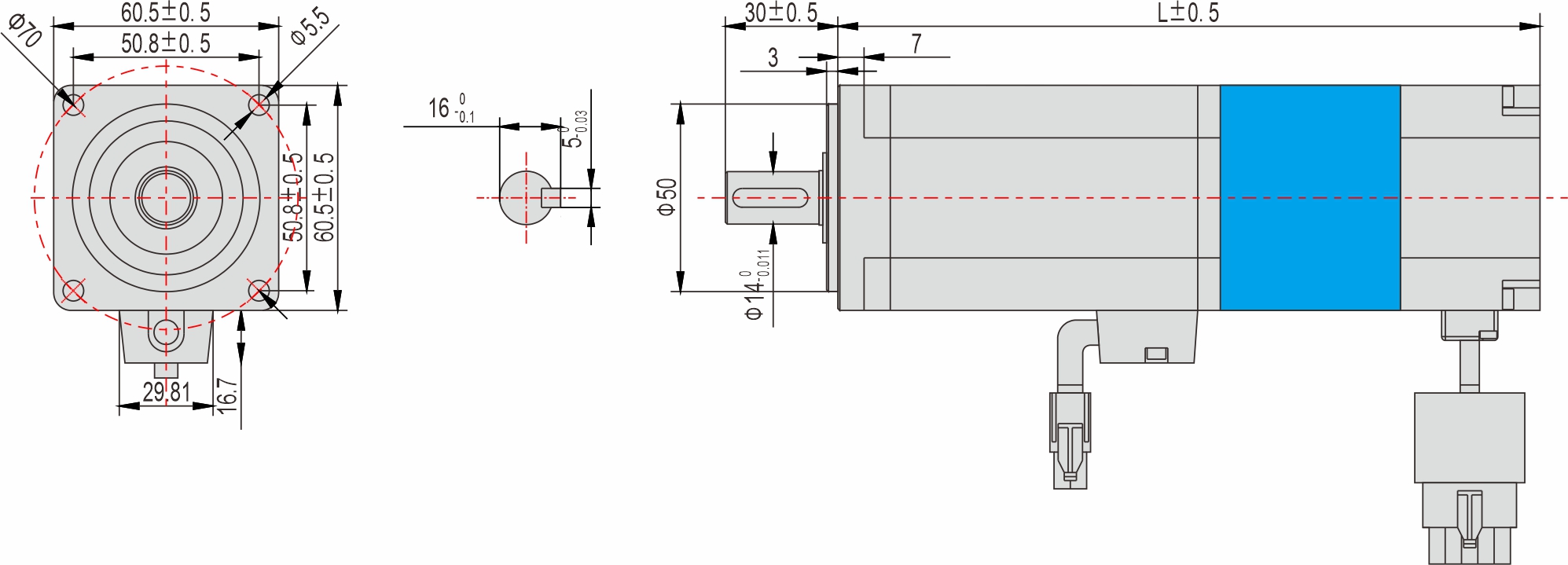

外形圖(帶斷電剎車)


60mm帶剎車交流伺服電機

※             部分為斷電剎車;

※ 我們可以根據您的需求定制伺服電機的電氣參數,也可以增配行星減速機等;

※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位,并注意公差配合,嚴格保證伺服電機輸出軸與負載的同心度。


60mm 系列(帶斷電剎車)


型號

外形尺寸

重量(kg)

L(mm)

YSD06020ASK-S

164

1.57

YSD06040ASK-S

189

2.1


技術參數


伺服電機型號

YSD06020ASK

YSD06040ASK




伺服電機型號(帶斷電剎車)

YSD06020ASK-S

YSD06040ASK-S




伺服驅動器型號

SDA028-MF20-020

SDA028-MF20-040




法蘭規格(□)

□60

□60




額定功率

W

200

400




額定扭矩

N.m

0.637

1.27




kgf.cm

0.65

12.95




最大扭矩

N.m

1.91

3.9




kgf.cm

19.49

39.79




額定轉數

r/min

3000

3000




轉子慣量

kg.m2X10-4

0.175

0.29




轉矩常數

N.m/A

0.53

0.45




電壓常數

V/krpm

30.8

29.7




電阻

Ω

6.17

2.34




電感

mH

29.4

14.6




電器時間常數

ms

4.76

6.23




規格與特征

結構

全封閉,無通風 IP65(不包括軸部分和連接處)

環境溫度

工作溫度:0~40℃,存儲溫度:-20~80℃

環境濕度

低于90%(無凝露)

空氣

避免陽光直射,避免腐蝕氣體、易燃氣體、油污或灰塵

重量

kg

1.17

1.7




重量(帶斷電剎車)

kg

1.57

2.1




※ 其他特殊規格請與英士達機電或代理商洽談。


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SDA-PC050-01E

1

0.5

SDA-PC050-02E

2

SDA-PC050-03E

3

SDA-PC050-04E

4

SDA-PC050-05E

5

SDA-PC050-07E

7

……

……

SDA-PC050-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。


電機編碼器線:

型號

長度L(m)

導體(m㎡)

SDA-EC020-01E

1

0.2

SDA-EC020-02E

2

SDA-EC020-03E

3

SDA-EC020-04E

4

SDA-ED020-05E

5

SDA-EC020-07E

7

……

……

SDA-EC020-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。


電機剎車線:

型號

長度L(m)

導體(m㎡)

SDA-BC050-01E

1

0.5

SDA-BC050-02E

2

SDA-BC050-03E

3

SDA-BC050-04E

4

SDA-BC050-05E

5

SDA-BC050-07E

7

……

……

SDA-BC050-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


電纜線注意事項

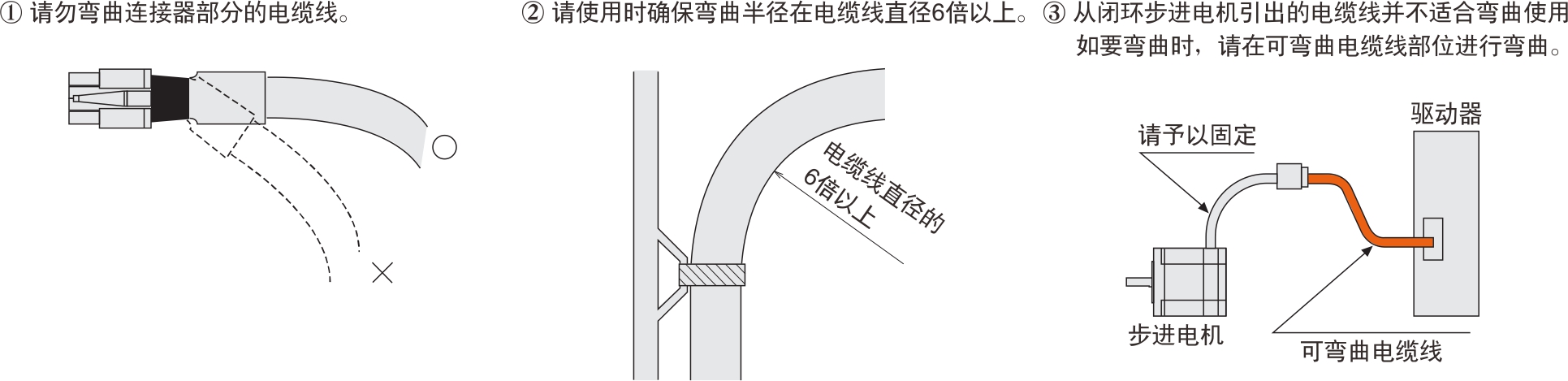

電纜線注意事項—1


電纜線注意事項—2

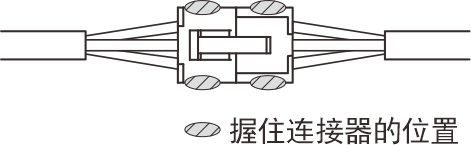

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

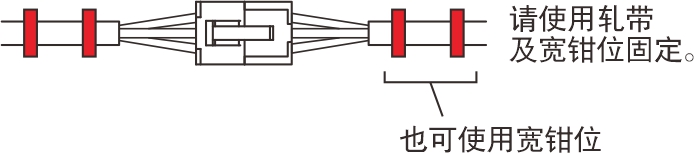

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。

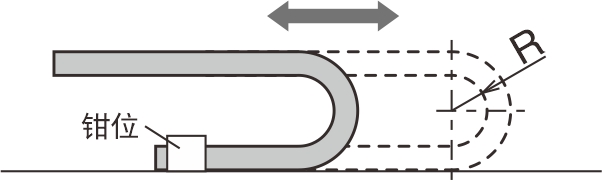

請使用適當的長度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。

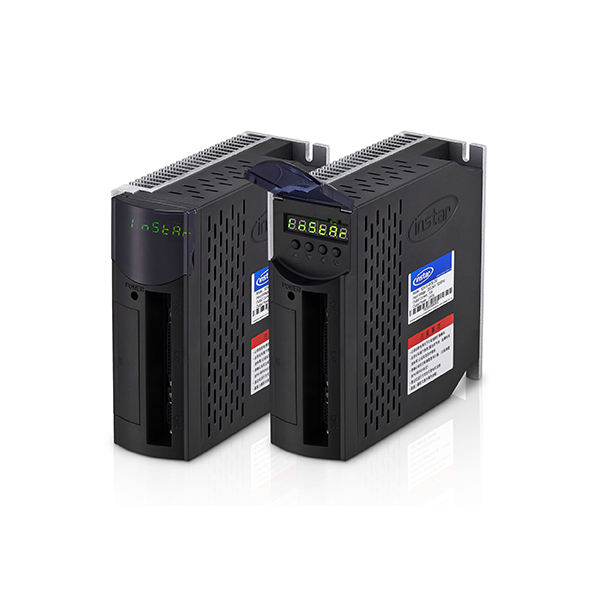

  • SDA028-MF20-XXX 伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    2.8A
    → 驅動電機:
    200W、400W
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA028-MF20-XXX RS485總線伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    2.8A
    → 驅動電機:
    200W、400W
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
