YSD13100ASK
YSD13100ASK
□110mm 系列 帶剎車伺服電機

法蘭尺寸(□):110mm

額定功率:600W、800W、1.2KW、1.5KW、1.8KW

額定扭矩:2N.m、4N.m、5N.m、6N.m

最大扭矩:6N.m、12N.m、12N.m、15N.m、18N.m

額定轉數:3000r/min

圖紙下載:
  • 產品詳情
  • 相關產品

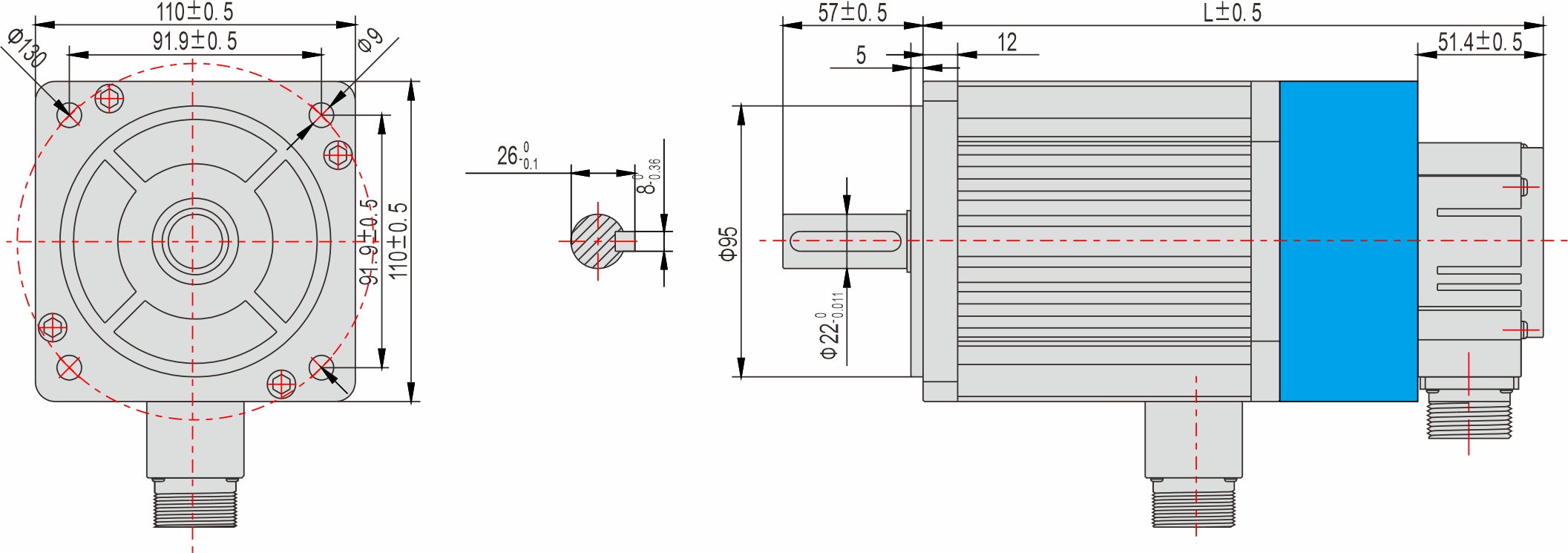

外形圖(帶斷電剎車)


110mm帶剎車交流伺服電機

※             部分為斷電剎車;

※ 我們可以根據您的需求定制伺服電機的電氣參數,也可以增配行星減速機等;

※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位,并注意公差配合,嚴格保證伺服電機輸出軸與負載的同心度。


110mm 系列(帶斷電剎車)


型號

外形尺寸

重量(kg)

L(mm)

YSD11060ASK-S

215

6.5

YSD11080DSK-S

245

8

YSD11120ASK-S

245

8

YSD11150ASK-S

260

8.9

YSD11180ASK-S

275

9.9


外形圖


110mm交流伺服電機

※ 我們可以根據您的需求定制伺服電機的電氣參數,也可以增配行星減速機等;

※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位,并注意公差配合,嚴格保證伺服電機輸出軸與負載的同心度。


110mm 系列


型號

外形尺寸

重量(kg)

L(mm)

YSD11060ASK

159

4.5

YSD11080DSK

189

6

YSD11120ASK

189

6

YSD11150ASK

204

6.9

YSD11180ASK

219

7.9


技術參數


伺服電機型號

YSD11060ASK

YSD11080DSK

YSD11120ASK

YSD11150ASK

YSD11800ASK

伺服電機型號(帶斷電剎車)

YSD11060ASK-S

YSD11080DSK-S

YSD11120ASK-S

YSD11150ASK-S

YSD11800ASK-S

伺服驅動器型號

SDA076-MF30-060

SDA076-MF30-080

SDA076-MF30-120

SDA076-MF30-150

SDA100-MF30-180

法蘭規格(□)

□110

□110

□110

□110

□110

額定功率

W

600

800

1200

1500

1800

額定扭矩

N.m

2

4

4

5

6

kgf.cm

20.41

40.82

40.82

51.02

61.22

最大扭矩

N.m

6

12

12

15

18

kgf.cm

61.22

122.45

122.45

153.06

183.67

額定轉數

r/min

3000

2000

3000

3000

3000

轉子慣量

kg.m2X10-4

3.1

5.4

5.4

6.3

7.6

轉矩常數

N.m/A

0.8

1.14

0.8

0.83

1

電壓常數

V/krpm

55

78

55

63

61

電阻

Ω

3.61

2.42

1.08

1.02

0.82

電感

mH

8.33

7.4

3.4

3.44

2.28

電器時間常數

ms

2.3

3.06

3.14

3.37

3.15

規格與特征

結構

全封閉,無通風 IP65(不包括軸部分和連接處)

環境溫度

工作溫度:0~40℃,存儲溫度:-20~80℃

環境濕度

低于90%(無凝露)

空氣

避免陽光直射,避免腐蝕氣體、易燃氣體、油污或灰塵

重量

kg

4.5

6

6

6.9

7.9

重量(帶斷電剎車)

kg

6.5

8

8

8.9

9.9

※ 其他特殊規格請與英士達機電或代理商洽談。


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SDA-PC100-01E

1

1

SDA-PC100-02E

2

SDA-PC100-03E

3

SDA-PC100-04E

4

SDA-PC100-05E

5

SDA-PC100-07E

7

……

……

SDA-PC100-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。


電機編碼器線:

型號

長度L(m)

導體(m㎡)

SDA-EC020-01E

1

0.2

SDA-EC020-02E

2

SDA-EC020-03E

3

SDA-EC020-04E

4

SDA-ED020-05E

5

SDA-EC020-07E

7

……

……

SDA-EC020-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。


電機剎車線:

型號

長度L(m)

導體(m㎡)

SDA-BC100-01E

1

1

SDA-BC100-02E

2

SDA-BC100-03E

3

SDA-BC100-04E

4

SDA-BC100-05E

5

SDA-BC100-07E

7

……

……

SDA-BC100-10E

10

※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    伺服電機與驅動器間的配線距離,請控制在10m以下。

  • SDA076-MF30-XXX 伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    7.6A
    → 驅動電機:
    1KW、1.2KW、1.5KW、1.8KW、2KW
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA100-MF30-XXX 伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    10A
    → 驅動電機:
    1.8KW、2KW、2.3KW、2.6KW
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA076-MF30-XXX RS485總線伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    7.6A
    → 驅動電機:
    1KW、1.2KW、1.5KW
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
  • SDA100-MF30-XXX RS485總線伺服驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    單相 AC220V
    → 輸出電流:
    10A
    → 驅動電機:
    1.8KW、2KW、2.3KW、2.6KW
    → 編碼器類型:
    2500r/p、17bit、23bit
    → 控制方式:
    位置控制、速度控制、扭力控制
